简 介：
POLYCIMA- 5002G15增强聚丙烯是一种以玻璃纤维为增强剂的聚丙烯增强材料，采用独特的加工技术，保证了玻璃纤维长度及在PP基材中的分散与分布，玻璃纤维与PP基材的结合好，因此POLYCIMA- 5002G15增强聚丙烯具有高强度、高韧性、制品加工流动性良好、不易翘曲变形等特点。
主要用途：电子电器产品，建筑行业产品等等。
性能指标：
性 能 | 测试方法 | 单位 | 5002G15 |
密度 | ASTM D 792 | g/cm3 | 1.05 |
熔融指数(230℃/2.16kg) | ASTM D 1238 | g/10min | 8.0 |
拉伸强度 | ASTM D 638 | MPa | 80 |
断裂伸长率 | ASTM D 638 | % | 15 |
弯曲强度 | ASTM D 790 | MPa | 95 |
弯曲模量 | ASTM D 790 | MPa | 3700 |
Izod缺口冲击强度 | ASTM D 256 | J/m | 75 |
热变形温度（0.46MPa） | ASTM D 648 | ℃ | 155 |

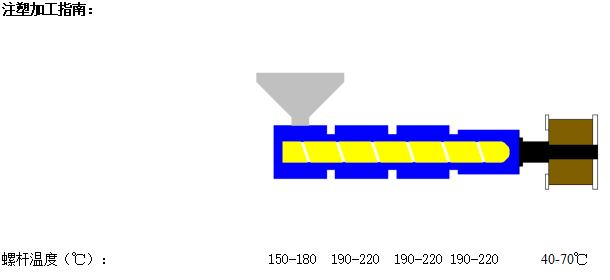

注塑工艺：
干燥温度/时间 | 注塑温度 | 注塑速度 | 模温 |
90℃/2H | 220-190℃ | 50-80% | 40-70℃ |
包装/储存：
25kg/包；按一般化学品运输，储存于干燥阴凉处，避免阳光直晒。
备注：本资料所提供的物性技术指标、数据仅供参考，不能作为检验及提供保证用。用户对所购买我公司的产品亦有责任进行实验，以验证是否适合所拟定的工艺、用途、性能和标准。因对我公司产品的应用和加工均非我公司所能控制，所以期间事由一概由用户本身负责。
加工注意事项：
A：建议90℃条件下烘干2-4小时。
B：建议加工该材料之前、之后，用专用清机料清洗螺杆或模头。
